Garniture mécanique pompe à eau

Messagepar Dom74 » Mer 3 Juil 2019 09:44

Bonjour, j'ai refais la pompe à eau de mon NW mais je me suis trouvé confronté à un problème avec la garniture mécanique ou joint tournant, tous les modèles que j'ai pu trouver n'ont pas les dimensions d'origine,elles sont toutes plus épaisse et j'ai donc remonté l'ancienne.
Je sais que ce sujet a déjà été traité sur ce forum mais j'arrive pas à trouver la solution.
Merci à vous pour votre aide
Dom74

Messages: 52
Enregistré le: Lun 10 Juin 2019 20:34

Re: Garniture mécanique pompe à eau

Messagepar levrier-noir » Mer 3 Juil 2019 11:50

Essaies de fouiner sur le forum, il me semble que les références et le fournisseur de ces garnitures avaient été postés.
Si tu ne trouves pas, faudrait contacter Lilian, c'est lui qui s'occupait des pompes pour le club.
levrier-noir

Messages: 2652
Enregistré le: Lun 29 Nov 2010 11:54

Re: Garniture mécanique pompe à eau

Messagepar Dom74 » Mer 3 Juil 2019 12:03

Tout ce que j'ai trouvé sur le forum ne correspond pas à ce qu'il y avait de monté sur ma moto, l'ancien propriétaire m'avait laissé un kit avec les pièces, mais j'ai uniquement récupéré les roulements
Dom74

Messages: 52
Enregistré le: Lun 10 Juin 2019 20:34

Re: Garniture mécanique pompe à eau

Messagepar juju » Mer 3 Juil 2019 22:45

j'ai justement rénové la mienne, j'attends la garniture dans la semaine.
commandé ici, joint viton confirmé par leur SAV, je leur ai indiqué que ce n'était pas marqué:
https://www.condensateur-web.fr/garnitu ... 14926.html

y'a pas moins cher j'ai cherché pendant plusieurs jours mais si tu veux plus cher c'est très facile :mrgreen:
Supermono terminé pompe remontée et... fuite au radiateur :evil:
juju

Messages: 2924
Enregistré le: Jeu 16 Déc 2004 19:47
Localisation: Loire

Re: Garniture mécanique pompe à eau

Messagepar Dom74 » Jeu 4 Juil 2019 08:26

Bonjour, j'avais vu aussi, les cotes ont l'air de convenir mais j'ai un doute sur la température maxi d'utilisation, je crois que le maxi est 100 degrés, ce qui est limite pour une pompe à eau de moto.
Dom74

Messages: 52
Enregistré le: Lun 10 Juin 2019 20:34

Re: Garniture mécanique pompe à eau

Messagepar Dom74 » Jeu 4 Juil 2019 14:34

Si c'est un joint viton, ça dois aller.

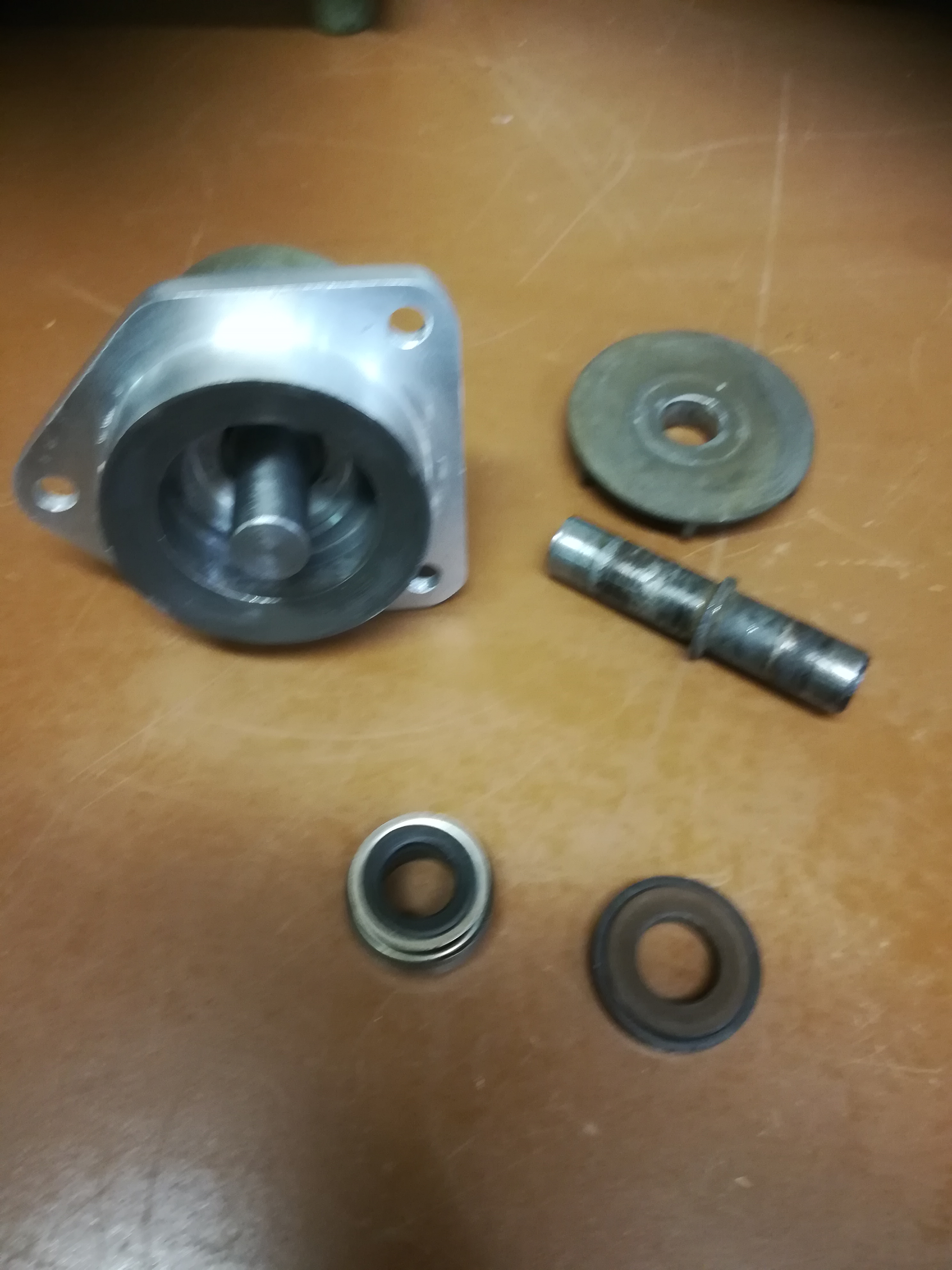

J'ai démonté la pompe sur mon 2ieme NW, ben encore gagné, la pompe fuit donc démontage et rénovation, il y a un corps usiné sur celle là, mais roulements et axe HS, remontage avec axe et roulement neufs, maintenant je vais voir ce que j'achète pour changer cette garniture
Dom74

Messages: 52
Enregistré le: Lun 10 Juin 2019 20:34

Re: Garniture mécanique pompe à eau

Messagepar juju » Jeu 4 Juil 2019 17:22

Si le joint est en nitrile c'est 100 degrés. Plus avec le viton.
Supermono terminé pompe remontée et... fuite au radiateur :evil:
juju

Messages: 2924
Enregistré le: Jeu 16 Déc 2004 19:47
Localisation: Loire

Re: Garniture mécanique pompe à eau

Messagepar Dom74 » Sam 13 Juil 2019 22:09

bonsoir , juju , as tu reçu ta garniture , si oui peux tu m'indiquer la mesure de celle ci ressort non comprimé , merci
Dom74

Messages: 52
Enregistré le: Lun 10 Juin 2019 20:34

Re: Garniture mécanique pompe à eau

Messagepar juju » Sam 13 Juil 2019 22:12

Toujours pas. Mardi.

Il n'y a pas 36 choix, c'est ces dimensions chez n'importe quel vendeur:

A- Diamètre d'arbre (mm)12,00
B- Epaisseur de la partie fixe (mm)5,50
C- Diamètre extérieur de la partie fixe (mm)26,00
D- Epaisseur de la partie mobile (mm)13,00
E- Diamètre extérieur de la partie mobile (mm)24,00
Supermono terminé pompe remontée et... fuite au radiateur :evil:
juju

Messages: 2924
Enregistré le: Jeu 16 Déc 2004 19:47
Localisation: Loire

Re: Garniture mécanique pompe à eau

Messagepar Dom74 » Lun 22 Juil 2019 16:25

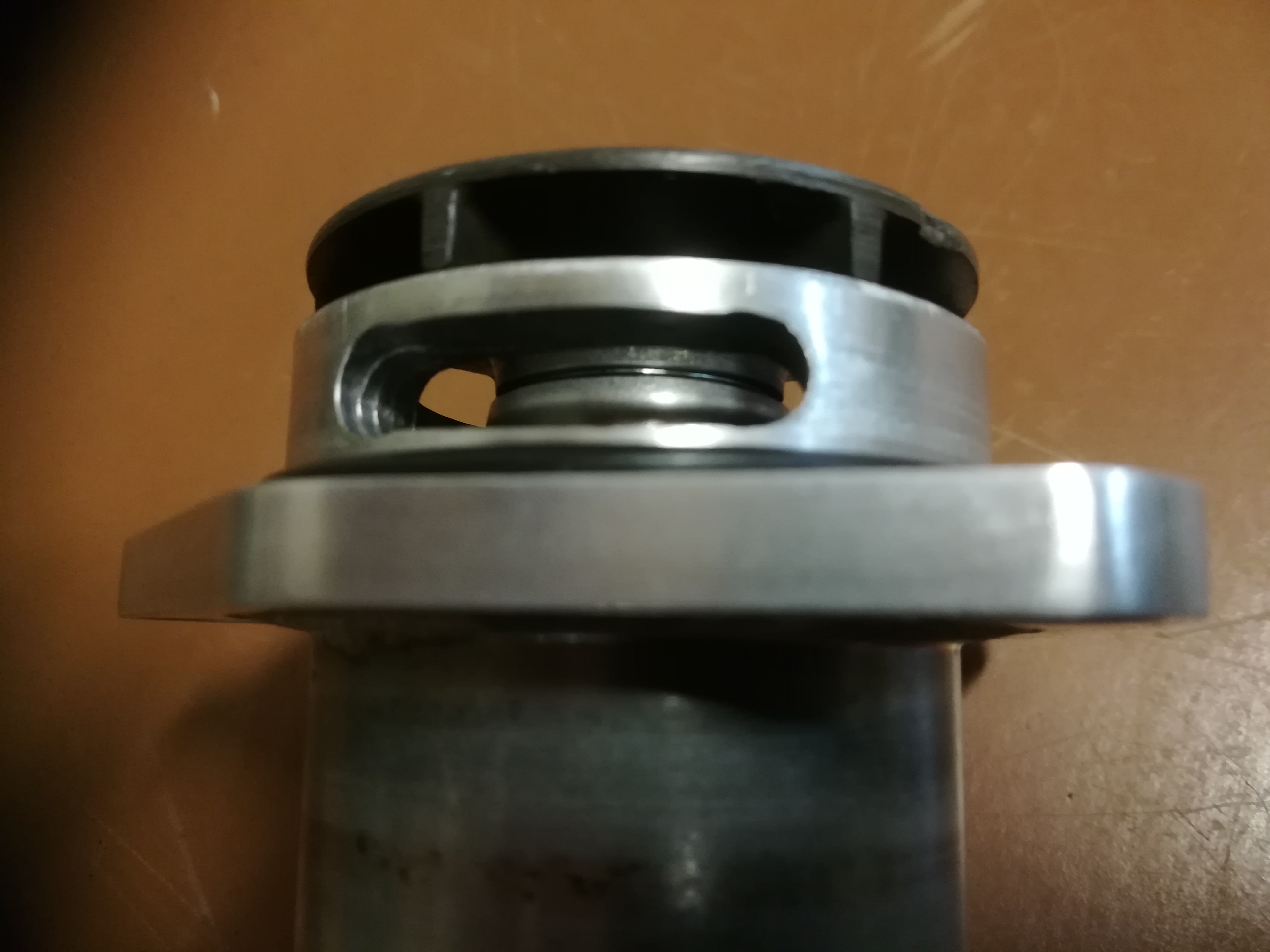

Bonjour, j'ai reçu la garniture neuve que j'ai commandée, remontage et problème, la garniture est complètement comprimée et la turbine est pas assez proche du corps.
Redemontage et modif de la turbine, j'ai enlevé 1mm sur la face côté garniture et c'est OK cette fois ci.
Dom74

Messages: 52
Enregistré le: Lun 10 Juin 2019 20:34
